Cómo conectar cable de altavoz: guía detallada con tipos de conexión

Aprender cómo conectar cable de altavoz puede ahorrarte mucho tiempo y dinero. No quieres pagar a alguien para realizar tareas triviales que puedes hacer tú mismo en 20 minutos. Y ya has gastado más que suficiente dinero construyendo un impresionante sistema de home theater. Es hora de hacerlo tú mismo.

No te dejes intimidar por la tarea porque no es tan difícil. Pero primero, exploremos los diferentes tipos de cableado, los pasos que necesitas seguir y las cosas que necesitas recordar para hacer el trabajo correctamente.

Conectando altavoces con cable de altavoz

Empecemos con lo básico para cualquiera no familiarizado con este tema. Un cable de altavoz está compuesto por dos cables separados que conectas a los puertos de conexión negativo y positivo en tu amplificador y altavoces.

No importa de qué manera conectes los cables, incluso si están etiquetados con menos o más. Solo asegúrate de que el mismo cable está conectado a los puertos positivo y negativo en el amplificador y altavoces.

Encontrando puertos de conexión

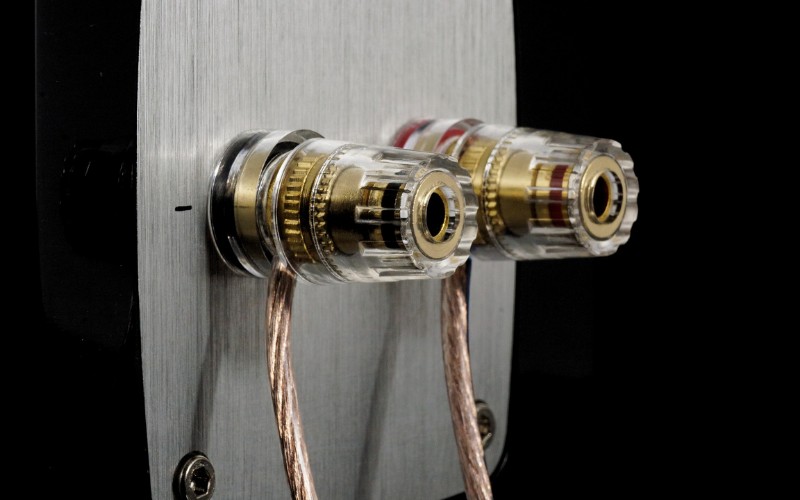

Si miras la parte trasera de tu amplificador o receptor AV, verás bornes de conexión (binding posts) para los cables de altavoz. Cada altavoz tiene dos bornes etiquetados positivo y negativo. Estos usualmente están codificados por color con rojo para positivo y negro para negativo.

Pero el modelo que uses podría no estar codificado por color, así que estate atento. Uno de los cables de altavoz conectará a ambas cargas en el amplificador mientras el otro extremo se conecta al mismo borne en tu altavoz.

Problemas comunes al invertir cables

¿Qué pasa si inviertes los cables y los pones al revés? ¿Harás explotar todo tu sistema? Muy improbable. Pero numerosas cosas pueden pasar cuando inviertes accidentalmente cables de altavoz. Aquí están algunos de los problemas más comunes que ocurren cuando no sabes cómo conectar cable de altavoz.

Conectando altavoces estéreo con el canal equivocado

Uno de los errores más comunes de conexión de cable de altavoz. Es cuando accidentalmente conectas el altavoz derecho al terminal izquierdo en tu amplificador, y viceversa.

No te preocupes; no oirás explosiones. Pero oirás el sonido saliendo del altavoz opuesto al que pretendías. Es solo un problema menor que se puede arreglar en 20 segundos reorganizando los cables a su posición correcta.

Conectando mal positivo a terminales negativos

¿Qué pasaría si conectas el terminal negativo del amplificador a la conexión positiva de un altavoz y la conexión negativa del altavoz al terminal positivo del amplificador en un solo canal de altavoz? Si estás usando solo un altavoz, esto no causará ningún problema. También estaría bien si tuvieras dos altavoces cableados de la misma manera.

Pero si estás usando dos altavoces cableados de forma diferente, el cableado estaría fuera de fase. Esto causa un problema con el diafragma, donde un altavoz se mueve hacia afuera mientras el segundo se mueve hacia adentro.

Oirás sonido saliendo de tus altavoces, pero le faltará profundidad y cuerpo, y simplemente no sonará bien. La mala calidad de sonido es causada por las frecuencias bajas cancelándose entre sí.

Tipos más comunes de conexiones de cable de altavoz

Hay dos tipos de conexión de cable de altavoz diferentes que necesitas saber. Para determinar cuál debes usar, necesitas mirar las conexiones en tu amplificador y altavoces.

Ten en cuenta que tu amplificador podría tener un tipo de conexión mientras tus altavoces podrían tener el otro. Para entender correctamente cómo conectar cable de altavoz, discutamos las dos opciones de conexión para ver cuál necesitas usar.

Bornes de conexión (Binding Posts)

Los bornes de conexión son el tipo de conexión de cable de altavoz más común que encontrarás en amplificadores y altavoces de todos los modelos y rangos de precio. Hay principalmente dos formas de conectar tu cable de altavoz en bornes de conexión.

• La primera forma es desenroscar la tapa negra o roja del borne de conexión, insertar tu cable de altavoz en el agujero, y volver a enroscar la tapa.
• También puedes insertar cables en los extremos del borne de conexión y fijarlos con conectores banana. Solo recuerda que los bornes de conexión en algunos modelos de amplificador tienen tapas protectoras que necesitarán removerse.

Para conectar con este tipo, puedes usar cable de altavoz pelado, conectores banana, o conectores horquilla (spades). Algunos amplificadores tienen bornes de conexión con aberturas en la base en lugar de en los extremos. En este caso, tendrás que desenroscar la tapa, insertar el cable en el agujero y luego apretarlo firmemente.

Terminales de resorte (Spring Clips)

Otro tipo de conexión común son los terminales de resorte. Encontrarás este tipo más comúnmente en modelos de altavoces y amplificadores más baratos. Pero no solo se usan en modelos de presupuesto y pueden encontrarse en numerosos tipos de sistemas todo en uno.

El método de terminal de resorte es también la forma más fácil de conectar cable de altavoz. Simplemente presiona hacia abajo la parte inferior del terminal de resorte e inserta tu cable de altavoz en la ranura. Idealmente usarás cables de altavoz pelados o conectores pin con este tipo de conexión.

Eligiendo tipos de terminación de cable de altavoz

Ahora has elegido tus tipos de conexión; tienes que decidir qué método usarás para terminar los extremos de tus cables. La acción de posicionar un conector en el extremo de tu cable de altavoz se conoce comúnmente como "terminar un cable". Pero si estás usando cable pelado, no tendrás que fijar conectores. Discutamos estos tipos de terminación con mayor detalle.

Usando cables pelados para conectar altavoces

La mejor parte de usar cable de altavoz pelado es que es compatible con todos los tipos de conexión. Y también es la forma más fácil y menos costosa de conectar tu amplificador y altavoces sin necesidad de accesorios. Consulta nuestra simple guía paso a paso para conectar altavoces con cables pelados.

1. Separa físicamente los dos cables positivo y negativo por una pulgada o dos. Podrías necesitar un cuchillo afilado para dividir el aislamiento central, o puedes separarlo con los dedos si es posible. Asegúrate de no cortar accidentalmente y exponer el cable pelado. Deberías quedar con un cable de altavoz con el cable pelado al final.
2. Usa un cuchillo afilado o pelacables dedicados para remover media pulgada de aislamiento de cada cable.
3. Ahora puedes retorcer los extremos de cobre pelado para limitar hebras sueltas.
4. Toma el extremo del cable pelado e insértalo en ambos conectores de altavoz y amplificador.
5. Asegura el cable está firmemente colocado tirando suavemente de ida y vuelta.

Si puedes usar cables pelados para conectar tus altavoces y amplificador, el trabajo debería completarse en menos de 10 minutos. Pero si no, tendrás que fijar conectores.

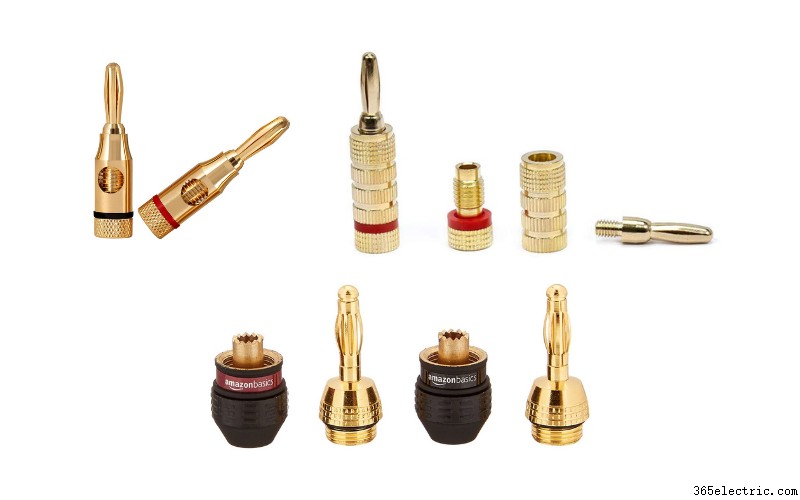

Usando conectores banana para terminar cables de altavoz

Los conectores banana son un método de conexión muy popular, pero necesitarás comprarlos por separado. Y siempre recuerda que necesitarás cuatro conectores banana por cada cable. Esto resulta en dos para cada extremo de tu cable, asumiendo que necesitas conectores banana para tanto tus altavoces como amplificador.

Hay diferentes formas de fijar conectores banana, pero la mayoría son simples conexiones de tornillo. Todo lo que necesitas hacer es usar un destornillador para asegurar el cable. Los conectores banana de auto-crimpado también son una opción viable porque simplemente puedes apretar el cable en su lugar al apretar la tapa. Asegúrate de usar los mejores conectores banana como los ejemplos abajo.

• Conectores Banana Tornillo Abierto Chapados en Oro 24K
• MonoPrice Conectores Banana Altavoz Chapados en Oro x5
• Amazon Basics Conectores Altavoz Banana

Recomendamos que sigas estos simples pasos para conectar conectores banana con abrazadera de tornillo.

1. Usa un cuchillo o pelacables para pelar media pulgada de los extremos de cada cable.
2. Retuerce los extremos de cable de cobre para eliminar hebras sueltas.
3. Desenrosca cada tapa de conector banana y enróscala en cada cable.
4. Inserta el cable pelado en el agujero del conector y apriétalo firmemente.
5. Enrosca la tapa de vuelta en el conector.

Una vez completado ese proceso, inserta los conectores banana en los bornes de conexión de tu amplificador y altavoces. Los conectores banana eliminan las molestias de lidiar con cables y penosamente intentando enhebrar los bornes de conexión con cables pelados. Algunos tipos de conectores banana podrían conectar de manera ligeramente diferente, pero los principios generales permanecen iguales.

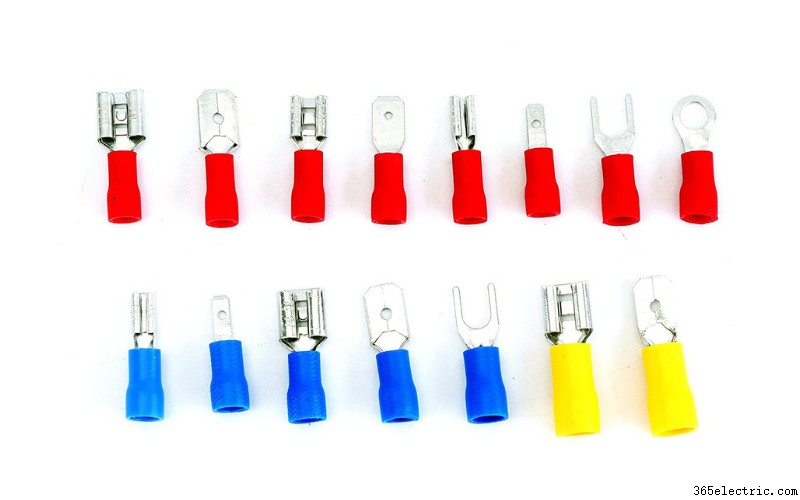

Conectando cables de altavoz con conectores horquilla (spade)

Los conectores horquilla son una alternativa popular a conectores banana y comparten muchas similitudes. Por ejemplo, también necesitarás cuatro conectores horquilla por cada cable. Puedes comprar conectores horquilla con conexiones rectas o anguladas que crean un mejor ajuste en algunas circunstancias. Puedes conectar estos tipos ya sea soldando, crimpando, o atornillándolos en su lugar.

Herramientas de crimpado

Estas abrazan firmemente el cable y son la alternativa más popular a soldar. Podrías estar tentado a usar alicates, pero una herramienta de crimpado es la mejor forma de hacer la unión y conseguir una conexión apretada. Y si se hace correctamente, no debería haber necesidad de soldar.

Después de haber fijado el cable a las horquillas, desenrosca los bornes de conexión y ponlos en su lugar. Enrosca la tapa para asegurar todo firmemente. Aquí hay algunos de los conectores horquilla más fiables disponibles en el mercado.

• TICONN 100 Pcs Kit Conectores Horquilla Nylon
• Baomain Conectores Horquilla Aislados Rojos para Terminal Crimp
• Zoostliss 280Pcs Set Mixto Conectores Horquilla Terminal Crimp

Los conectores horquilla son preferibles a cables pelados porque son más seguros y aseguran una conexión fiable y apretada. Se usan idealmente para conectar altavoces cerca de paredes porque obtienes más flexibilidad para conectar en ángulos de 45 o 90 grados.

Usando conectores pin para terminar cable de altavoz

Los conectores pin y conectores banana se ven muy similares y a veces incluso se consideran lo mismo. Pero puedes notar la diferencia por el pin sobresaliente de 2mm de diámetro en un conector pin. Estos pines pueden ser rectos o angulados, dándote la flexibilidad de un conector horquilla pero la apariencia de un clip banana.

Pela algo de aislamiento de los extremos de tu cable y fija los pines directamente crimpando o soldando. Tus conectores pin pueden tener conexión de tornillo, y si es así, desenrosca la tapa, inserta el cable pelado y luego enrosca de vuelta en su lugar.

Este es un método de terminación viable para conexiones de terminal de resorte. Inserta el pin en el agujero mientras presionas hacia abajo en el clip. Pero si quieres usarlos con bornes de conexión, necesitarás insertar el cable a través del agujero central y apretar la tapa.

Conectando tus altavoces y amplificador con cables de altavoz

Ahora has decidido qué conexión funciona para ti; es hora de conectar tu amplificador y altavoces con tus cables. Si estás usando un amplificador estéreo y altavoces, necesitas tener cuidado con tus conexiones. Asegúrate de conectar ordenadamente la salida de altavoz izquierdo de tu amplificador al altavoz izquierdo real, y viceversa.

También debes asegurar que el mismo extremo del cable enlace directamente desde el terminal positivo de tu amplificador y altavoces. Repite este proceso con los terminales negativos.

Si estás conectando un sistema de home theater multicanal, el proceso es similar pero ligeramente más complicado. Puedes usar el mismo concepto que el amplificador estéreo, pero es importante conectar el altavoz correcto a cada terminal de salida.

¿Buscáis grandes altavoces?

Os tenemos cubiertos. Consultad nuestras revisiones en profundidad de los Mejores Altavoces de Estantería Bajo 500€, los Mejores Altavoces Amplificados, los Mejores Monitores de Estudio Bajo 500€, los Mejores Altavoces para Portón Trasero, los Mejores Altavoces Inalámbricos para TV, y los Mejores Altavoces para Ordenador Bajo 100€ que podéis comprar en 2024.

También echad un vistazo a nuestras exhaustivas revisiones de los Mejores Altavoces Home Theater de Alta Gama, los Mejores Altavoces Inteligentes, los Mejores Altavoces para Fiestas, y los Mejores Altavoces de Techo actualmente en el mercado.

Y no os perdáis nuestras guías prácticas sobre Cómo Conectar un Subwoofer a un Amplificador, Cómo Conectar una Soundbar a un Ordenador, Cómo Hacer Altavoces Normales Inalámbricos, y Conectar Soundbar a TV sin HDMI u Óptico para más información útil.

Cómo conectar cable de altavoz - Reflexiones finales

Conectar cable de altavoz puede parecer una tarea desalentadora si no tienes mucha experiencia con electrónica. Pero si tienes acceso a tipos de conectores como conectores banana, conectores horquilla y conectores pin, solo necesitarás pelacables, herramienta de crimpado, o posiblemente un kit de soldadura.

Idealmente, puedes usar cable pelado para hacer las conexiones sin necesidad de accesorios extra. Aunque usar uno de los tipos de conectores recomendados es la forma sin molestias de hacer el trabajo correctamente. Conectar tu amplificador y altavoces es la parte fácil.

Hasta la próxima, ¡feliz escucha!
