Cómo conectar un amplificador de potencia a un receptor AV (paso a paso)

Si eres nuevo en el mundo del audio, puede ser abrumador mirar la parte trasera de un receptor AV y preguntarse qué enchufes van dónde y cómo conectar varios dispositivos.

Afortunadamente, con un poco de dirección, conectar un amplificador de potencia a un receptor AV no tiene por qué ser tan malo.

¿Cómo conectar un amplificador de potencia a un receptor AV? Primero, añade un cable trigger (disparador) entre los dos dispositivos para que se enciendan simultáneamente. Luego, usa cables RCA para conectar los dispositivos desde la pre-salida (pre-out) del receptor al jack del amplificador. Asegúrate de usar una conexión no balanceada. Finalmente, conecta el altavoz al amplificador usando cable de conexión +/-.

Probablemente descubrirás que una vez que empiezas a trabajar con este tipo de equipo, se vuelve más fácil a medida que avanzas. Puedes añadir tantas conexiones del receptor AV al amplificador de potencia (y altavoces respectivos) como el receptor AV pueda soportar.

Aunque estas descripciones son bastante estándar, veamos más de cerca para solidificar los detalles de los pasos que necesitas seguir.

Leer también: Cómo conectar un amplificador integrado a un receptor AV

Cómo conectar un amplificador de potencia a un receptor AV

Mientras estás ahí aturdido mirando las diversas etiquetas, jacks y opciones de entrada/salida, sabe que no estás solo en esta hazaña.

Aunque quienes llevan tiempo con este trabajo y equipo lo hacen parecer fácil, todos tuvimos que empezar en algún lugar. Aprender a conectar un amplificador de potencia a un receptor AV es un gran punto de partida.

Aquí comenzarás a entender las funciones básicas de un sistema de altavoces. Con este conocimiento, puedes desbloquear un potencial infinito al comenzar a transmitir audio amplificado en tu hogar.

Ya sea que uses esto para construir un home theater en casa con sistema de altavoces surround u otra opción, seguro estarás orgulloso de la configuración que crees.

Así que echemos un vistazo más de cerca a los pasos que necesitas seguir para comenzar a conectar un amplificador de potencia a un receptor AV.

Consulta mis receptores AV recomendados.

1. Encuentra la fuente de alimentación para todas las piezas de equipo

Si ya tienes tu equipo enchufado, obviamente sabes dónde está la fuente de alimentación. Pero si no, es sabio configurar cómo eventualmente enchufarás estas piezas una vez estén listas para usarse.

Junto con esto, al localizar la fuente de alimentación para las piezas de equipo de sonido que estás usando, es importante desenchufar todos los componentes de la corriente si no estás seguro de lo que haces. Esto puede ayudar a eliminar errores técnicos que interrumpan o dañen tu equipo.

Una vez que estés seguro de haber enchufado conexiones estables, puedes reanudar encendiendo la corriente o enchufando los dispositivos de nuevo. Solo asegúrate de bajar el volumen de los altavoces cuando sea posible para evitar daños.

2. Compra todo el equipo necesario (cable trigger, cable RCA, cable de altavoz)

Ahora que tu equipo está apagado y desconectado, puedes revisar tu lista de verificación del equipo que necesitas para conectar un amplificador de potencia a un receptor AV.

Afortunadamente, esta lista no es extremadamente extensa, pero es importante tener todos los componentes antes de empezar. De lo contrario, podrías tener que interrumpir tu proceso para buscar una pieza faltante.

Para conectar un amplificador de potencia a un receptor AV, necesitarás un cable RCA para conectar estas dos piezas, así como un altavoz asociado y cable de altavoz para transmitir el audio del amplificador al altavoz.

Junto con esto, puedes añadir un cable trigger a la lista para conectar entre el amplificador de potencia y el receptor AV para encenderlos ambos al mismo tiempo.

A medida que sigas añadiendo múltiples altavoces a los diversos canales soportados por tu receptor AV, necesitarás comprar el mismo número respectivo de cables RCA y cables de altavoz para transmitir la conexión.

3. Pasa un cable trigger desde el amplificador de potencia al receptor AV

Ahora que tienes todo el equipo necesario para comenzar el proceso de conexión entre tu amplificador de potencia y tu receptor AV, puedes empezar con lo divertido.

La primera decisión que querrás tomar antes de hacer esto es si te gustaría poder encender un interruptor para activar tanto el receptor AV como el amplificador de potencia, o si prefieres encenderlos por separado.

Mucha gente opta por encenderlos simultáneamente por pura facilidad de uso, ya que significa pulsar un botón o voltear un interruptor en lugar de dos cada vez que quieres encender/apagar tus dispositivos. Pero, en última instancia, esto depende de cómo quieras operar tu sistema de sonido.

Si quieres poder encender el amplificador de potencia y el receptor AV simultáneamente, puedes pasar un cable trigger desde el amplificador al receptor. Debería estar claramente etiquetado, y es un cable independiente que se conecta en un puerto/jack en cada pieza.

Sin embargo, si prefieres encenderlos con botones o interruptores separados, simplemente omite este paso y pasa al siguiente.

Esto no afectará la calidad de sonido de tu dispositivo, pero establecerá una conexión de alimentación más fácil si eliges esta ruta.

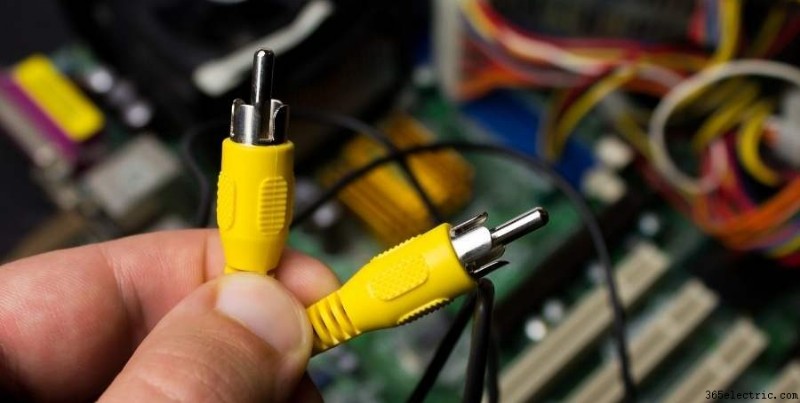

4. Usa un cable RCA para conectar la pre-salida del receptor AV al jack del amplificador de potencia

Ahora que has conectado los soportes de alimentación para tu amplificador de potencia y receptor AV, es hora de llegar al corazón de la conexión entre los dos dispositivos, que se reduce a usar un cable RCA para conectar la pre-salida (pre-out) del receptor AV al jack del amplificador de potencia en relación al altavoz que intentas conectar.

Cuantos más altavoces desees conectar, más veces repetirás este paso con las conexiones de canal de altavoz apropiadamente conectadas.

En última instancia, es importante notar que conectar el receptor AV al amplificador de potencia no da potencia al receptor, pero sí proporciona una forma de suministrar potencia hasta la capacidad nominal del amplificador.

Puedes elegir qué altavoz te gustaría eventualmente conectar con la conexión que estás proporcionando entre el amplificador de potencia y el receptor AV.

Si, por ejemplo, comienzas conectando el altavoz central, querrás asegurarte de que esta es la opción de pre-salida que seleccionas en el receptor AV.

Usando este ejemplo, insertarías el cable RCA en la opción de pre-salida del altavoz central, y luego lo conectarías a un jack no balanceado en el amplificador de potencia.

Desde aquí, conectarías el altavoz central de tu sistema de sonido al amplificador de potencia directamente debajo (o a veces al lado) de esta conexión por cable, donde encontrarás las conexiones de cable de altavoz positivo y negativo disponibles.

5. Establece una conexión no balanceada (unbalanced)

Al pasar el cable RCA entre el amplificador de potencia y el receptor AV, es importante asegurarse de haber establecido una conexión no balanceada.

Aunque este artículo no pretende describir la diferencia entre conexión balanceada y no balanceada, sigue siendo importante notar esta parte del proceso.

Algunos amplificadores de potencia tienen la conexión no balanceada simplemente etiquetada cerca del jack donde enchufarás el cable RCA, pero otros requieren que gires un pequeño interruptor para establecer conexión balanceada o no balanceada.

Para conectar el receptor AV al amplificador de potencia, solo asegúrate de que sea una conexión no balanceada.

6. Usa cable de altavoz para hacer conexión positivo/negativo entre amplificador de potencia y altavoz

Ahora que tu amplificador de potencia y receptor AV han sido conectados físicamente, es importante completar el proceso conectando el altavoz que deseas usar para la producción del audio que los otros dos equipos están transmitiendo.

Para esto, necesitarás localizar el cable de altavoz y enchufarlo en el altavoz. Luego, en el otro extremo del cable, toma estas conexiones positivo y negativo y enchúfalas en el amplificador de potencia.

Deberías usar los enchufes que están directamente emparejados con el cable RCA que usaste para la conexión de este canal.

Como en el ejemplo de los pasos anteriores, si estás usando la conexión de canal de altavoz central con tu cable RCA, es importante que estés, de hecho, conectando el altavoz central al amplificador de potencia en este punto.

7. Repite estos pasos para altavoces adicionales

Ahora que has conectado el amplificador de potencia y el receptor AV, así como enganchado el altavoz asociado, deberías estar listo para esta opción de canal de altavoz.

Pero si quieres seguir añadiendo altavoces adicionales, necesitarás pasar un cable RCA y cable de altavoz de la misma manera descrita en los pasos anteriores.

Puedes repetir esta conexión para cada altavoz que quieras añadir a tu sistema de sonido.

Por supuesto, tu única limitación aquí es el número de altavoces que el receptor AV puede soportar, ya que este será finalmente el número final de conexiones establecidas que podrás crear entre todos los componentes en esta configuración de sistema de sonido.
