Instalación, cableado y programación del enganche de remolque en Jeep Grand Cherokee 2018

Resumen del proyecto

• Dificultad: Media-Alta (requiere cableado y programación)
• Tiempo estimado: 8 horas
• Coste total: 535 $ (con el método descrito)

Lo que parecía una instalación sencilla del enganche de remolque en mi Jeep Grand Cherokee Limited 3.6L V6 2018 resultó ser un proceso sorprendentemente complejo, con poca documentación disponible para hacerlo correctamente. Tras resolverlo por mi cuenta —y a costa de mi bolsillo—, he preparado esta guía para quien quiera realizar la misma instalación en un Grand Cherokee del mismo año o similar. Cubriré el enganche utilizado, el cableado y el software de programación necesario para activar todo en la centralita.

Mi idea inicial era derivar los cables de las luces traseras con un adaptador universal de 7/4 pines y montarlo en un enganche aftermarket con aspecto de fábrica integrado en el paragolpes. La instalación mecánica del enganche y el paragolpes fue sencilla, pero decidí hacerlo como lo haría el concesionario: integrando el cableado en el arnés original del vehículo. No digo que no se pueda usar la toma de las luces traseras, pero no estoy seguro de que proporcione toda la funcionalidad necesaria. Jeep ha convertido este proceso en una pesadilla, especialmente para los vehículos que no traen el cableado de fábrica.

Al parecer, a partir de mediados de 2018, los Grand Cherokee sin el paquete de remolque ya no incluyen el cableado preinstalado, lo que complica aún más la tarea. Incluso los modelos anteriores que sí lo traen requieren programar/activar los pines en la ECU, lo que en mi concesionario cuesta 185 $ (he leído precios desde 40 $). Vamos al grano.

Herramientas y repuestos

Además de un juego de herramientas estándar (llaves, vasos, etc.), necesitarás los siguientes productos y herramientas especiales (enlaces a Amazon en el original):

Repuestos

• Enganche de remolque estilo OEM con embellecedor — 225 $
• Arnés de cableado y PDC Mopar 82216005AB para Grand Cherokee — 285 $

Herramientas especiales

• Escáner OBDII FORScan — 18 $
• Herramienta para remaches plásticos ORXPLUS (para volver a colocar los remaches del paso de rueda) — 30 $
• Dremel (opcional, pero muy útil para recortar el embellecedor del paragolpes sin pasar horas con un cúter) — 36 $

Instalación del enganche de remolque

Elegí un enganche receptor Clase IV que incluye el embellecedor del paragolpes. Hay dos opciones principales para el Jeep:

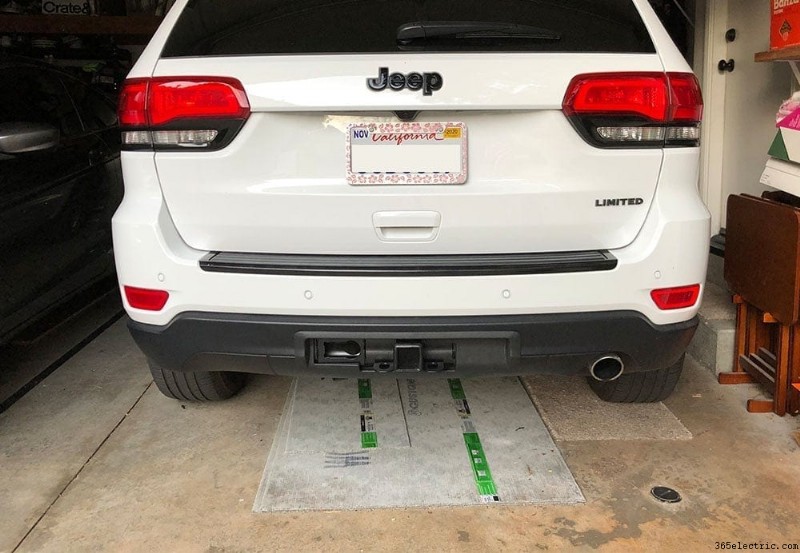

1. Aspecto OEM — Es el que instalé. Sustituye el soporte del paragolpes trasero y el enganche atraviesa el propio paragolpes. Suele incluir embellecedor. Añade tiempo al proyecto porque hay que desmontar el paragolpes y recortar el embellecedor manualmente. Enlace al modelo utilizado.

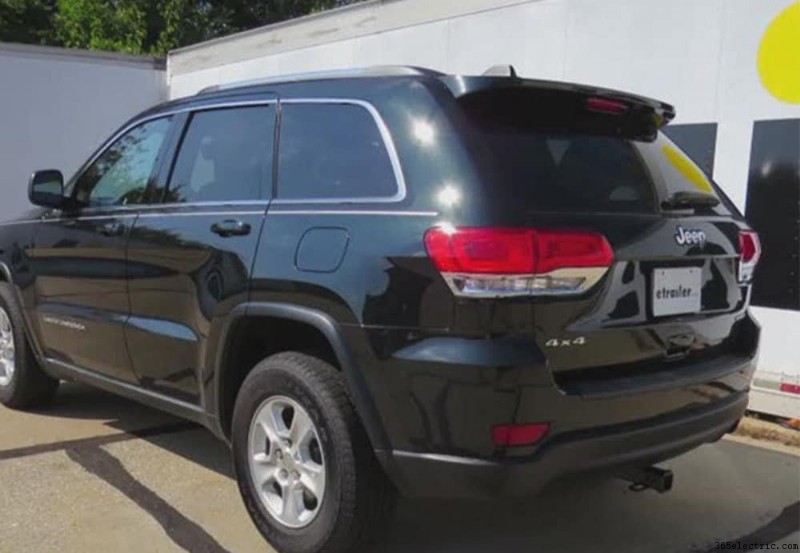

2. Aspecto bajo el paragolpes — No me gusta estéticamente. El enganche queda por debajo de todo el paragolpes, lo que suele obligar a usar una alzada para nivelar el remolque. Es más barato de comprar y de instalar (no hay que quitar el paragolpes ni cambiar el soporte), solo se atornilla al bastidor. Ejemplo de este tipo.

Pasos para instalar el enganche estilo OEM

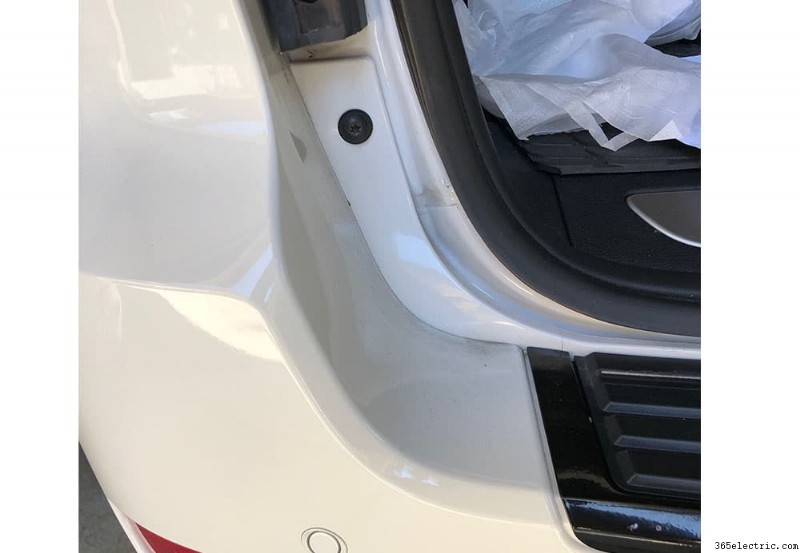

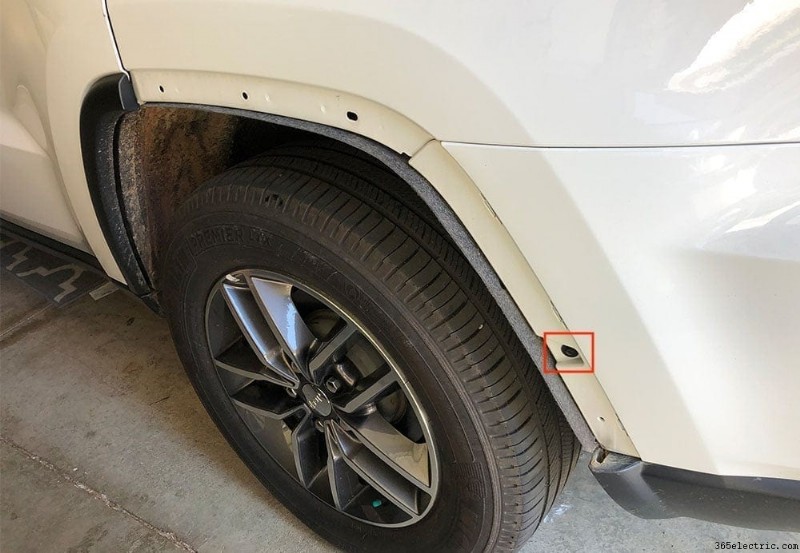

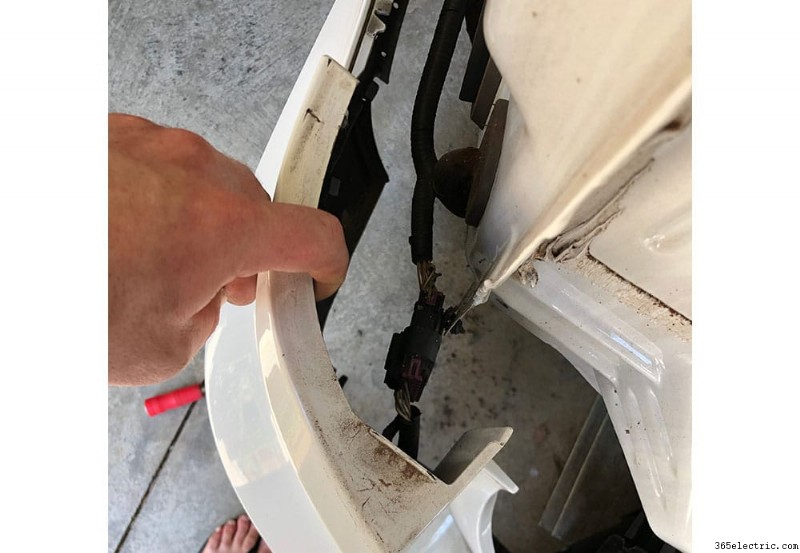

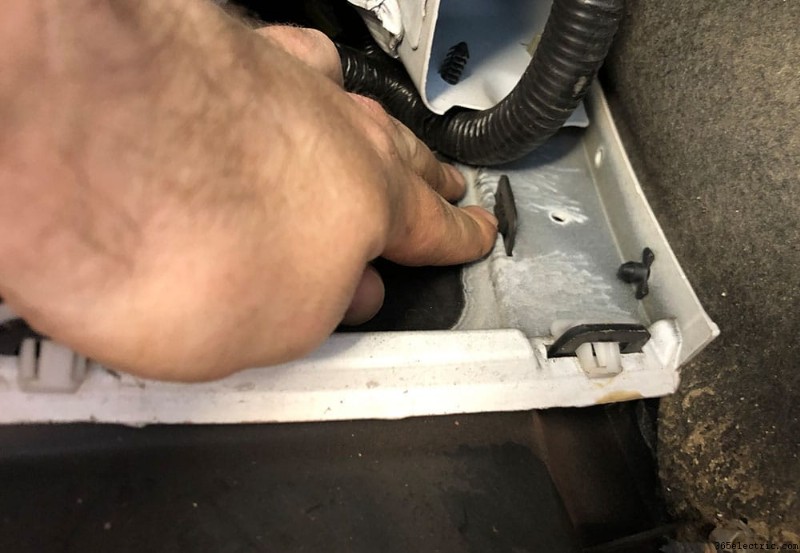

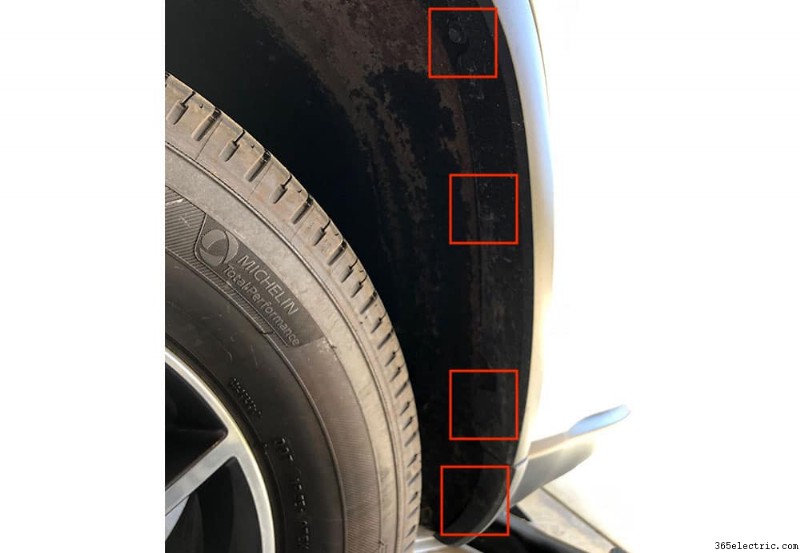

1. Desmontar parcialmente los embellecedores de los pasos de rueda traseros para acceder a los tornillos del paragolpes. Hay clips de presión y remaches plásticos que hay que taladrar.

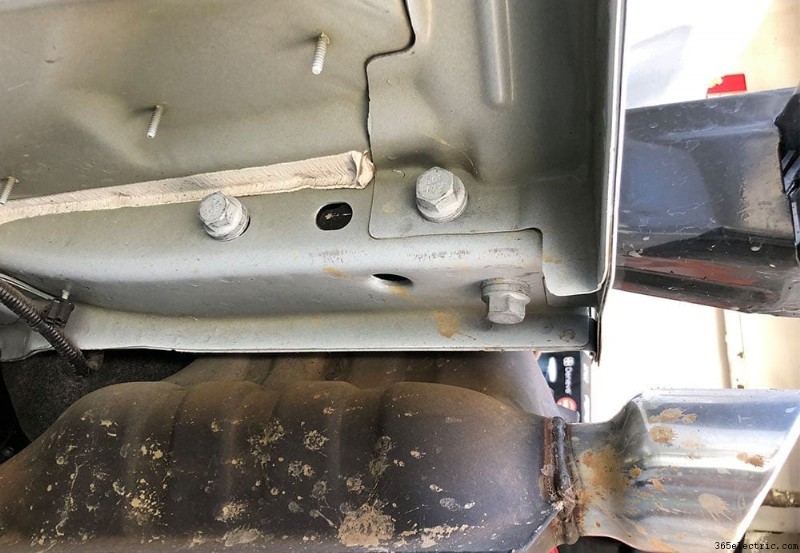

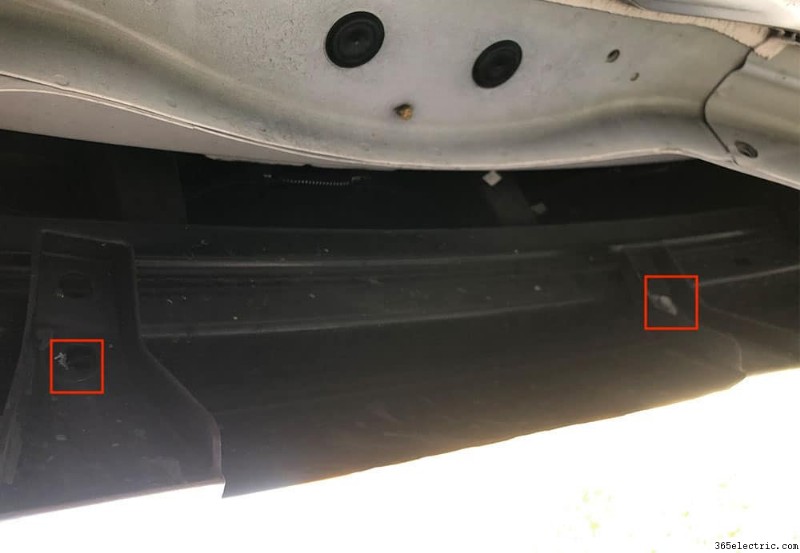

2. Desmontar el paragolpes trasero. Tornillos en el interior del portón, detrás del paso de rueda y dos en la parte inferior. Una vez quitado, se puede sustituir el soporte del paragolpes.

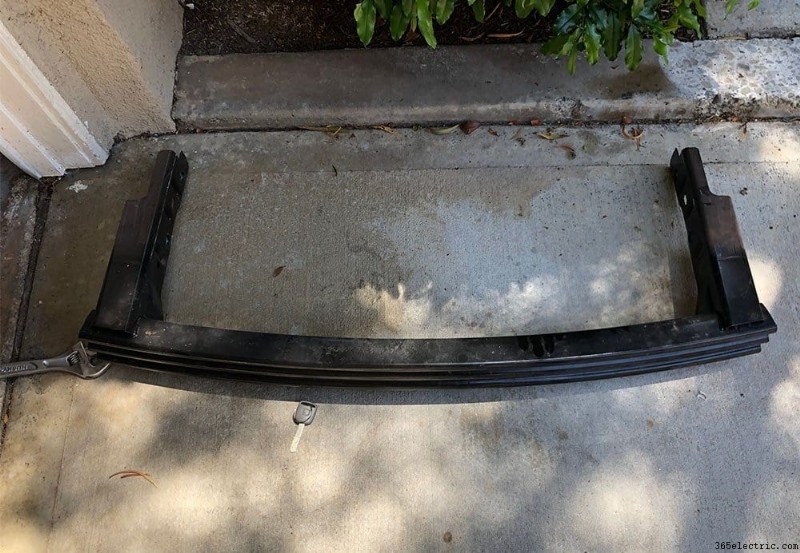

3. Quitar el soporte del paragolpes (6 tornillos grandes).
4. Recortar el hueco rectangular en el paragolpes para el nuevo enganche y embellecedor. Si compras el mismo enganche, la parte trasera del paragolpes trae una plantilla impresa de fábrica que coincide perfectamente. Usé cúter y Dremel; quedó perfecto.

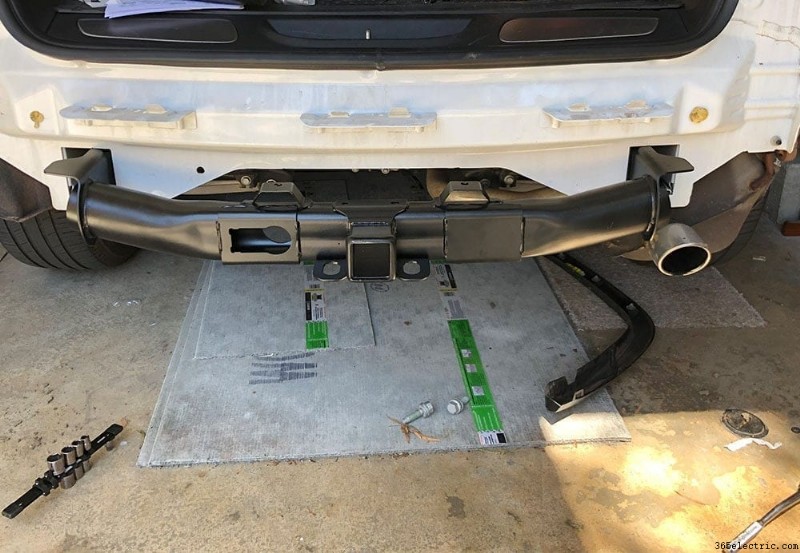

5. Instalar el nuevo enganche en lugar del antiguo soporte.
6. Volver a montar el paragolpes y los embellecedores de los pasos de rueda.

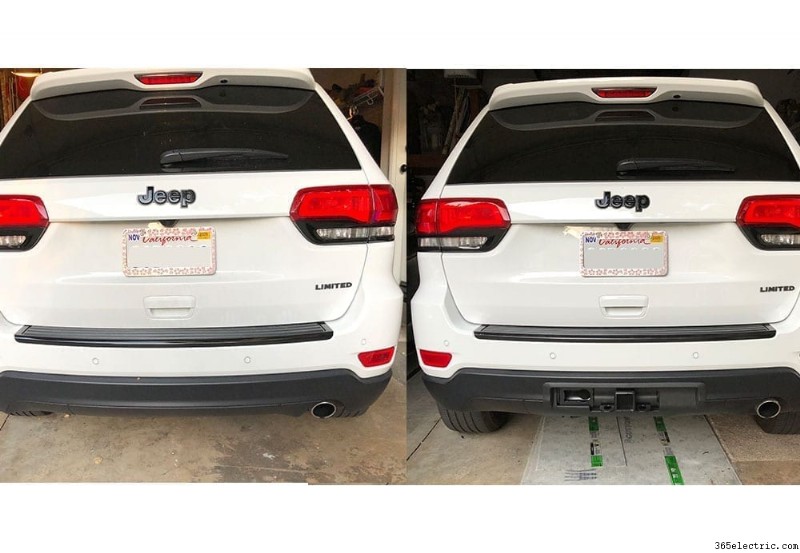

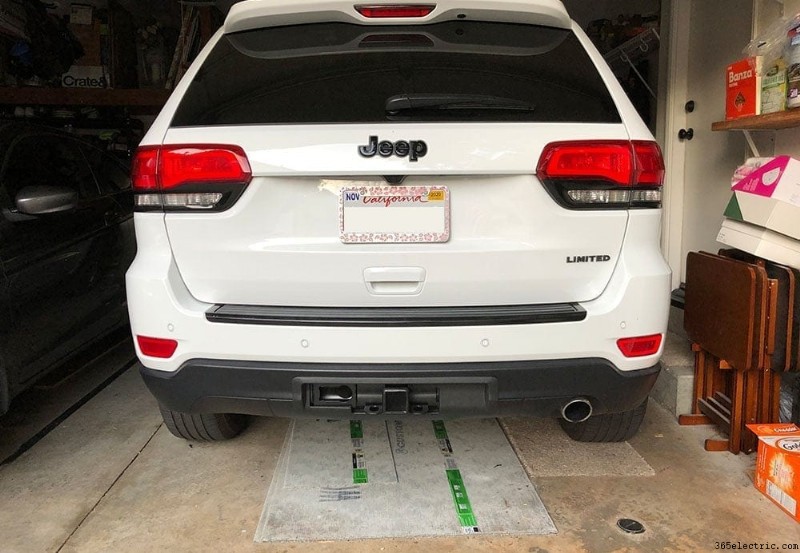

Fotos del proceso:

Cableado del arnés Mopar

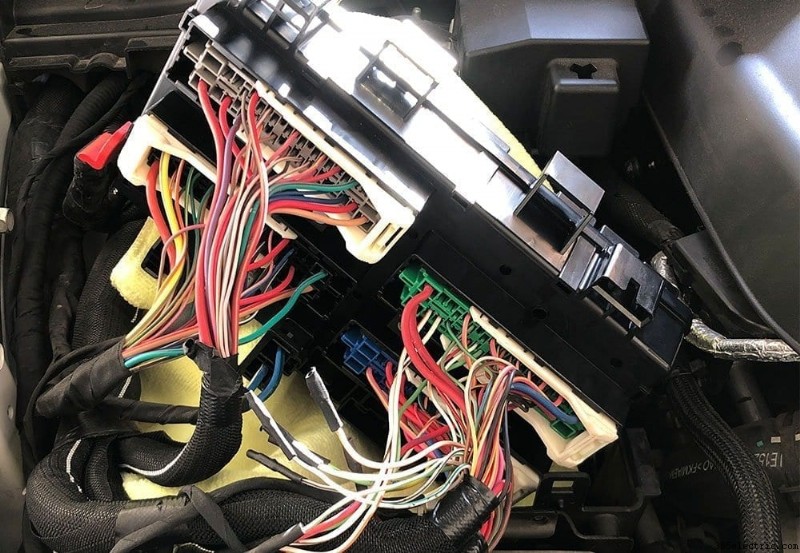

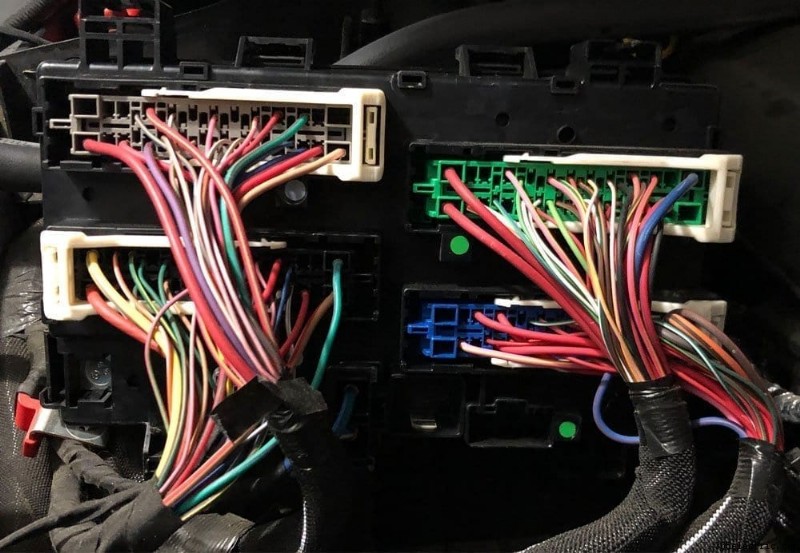

Tender el arnés Mopar desde la parte trasera hasta el vano motor es bastante directo. Incluye instrucciones (las he subido aquí para consultarlas). El kit trae el arnés, bridas y una nueva caja PDC que sustituye a la original en el vano motor.

Las instrucciones son bastante completas sobre qué conectores pinchar y por dónde pasar los cables. Sin embargo, encontré un par de discrepancias entre los esquemas y el cableado real de mi vehículo:

1. En el paso 29, la vista del conector C5 NO es correcta. Los pines 24, 23 y 22 no están en el lado que muestra el diagrama visto desde el lado de los cables, sino en el opuesto. Usa los números de pin grabados en el conector, no el dibujo.
2. En el arnés hay un cable blanco/verde (WH/DG), pero no hay uno blanco/verde (WH/GN); en su lugar hay un blanco sólido. No importa mientras mantengas la correspondencia: usa el mismo cable etiquetado (WH/DG, WH/BN, etc.) en el paso 29 y en los pasos 44 y 45. Yo usé el blanco sólido como «WH/DG» en el pin 22 del paso 29 y lo conecté donde correspondía en el paso 44.

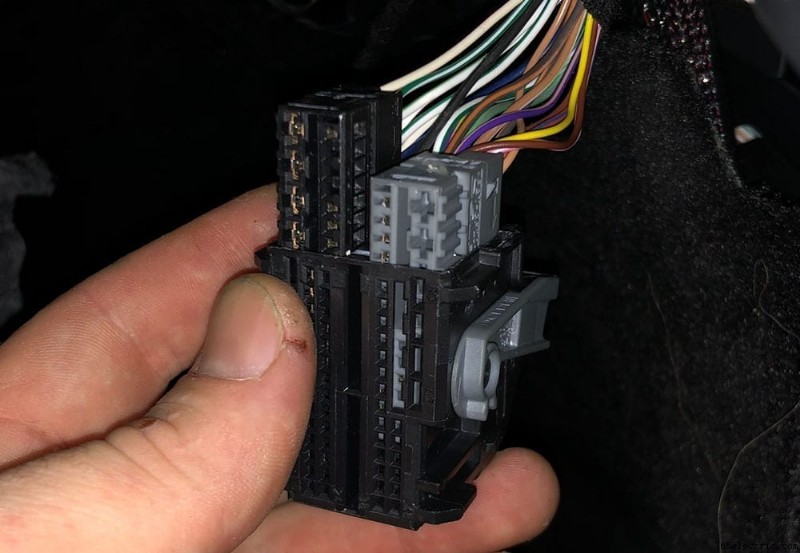

3. Si en el conector destino ya hay pines ocupados, fotografía el conector antes de sacar nada, luego retira y sustituye. Así podrás restaurar la configuración original si te equivocas.

Fuera de esos puntos, el cableado funcionó a la primera. No te intimiden las instrucciones: una vez tienes los conectores en la mano, los números de pin están marcados (en letra pequeña, pero están).

Programación / Activación del cableado de remolque

Aquí es donde Jeep se pasa de controlador. No solo hay que cablear el arnés (en modelos de mediados de 2018 en adelante, con los errores de las instrucciones), sino que además hay que conectar con software y activar los pines para que entreguen corriente. Incluso si tu Jeep traía el cableado de fábrica, si no tiene el enganche ni el conector de 4/7 pines, probablemente también necesites programarlo.

La buena noticia: hay una alternativa barata al paso por concesionario (150–200 $). Se puede hacer en tu garaje con tu portátil por unos 65 $.

El software es Appcar DiagFCA (web: appcar-diagfca.com). Por 49 $ obtienes acceso al programa (solo Windows). Yo uso Mac y lo ejecuté en una máquina virtual Windows 10 con Parallels; funcionó sin problemas.

También necesitas un interfaz OBDII-USB compatible ELM327 (el que compré costaba 18 $). Con el software, el interfaz y el cableado ya instalado en el Jeep, ya puedes programar.

1. Conecta el cable OBDII al coche.
2. Pon el contacto (modo accesorio: gira la llave o pulsa el botón de arranque sin pisar freno).
3. Conecta el USB al ordenador y deja que instale los controladores (en mi caso, automáticos).

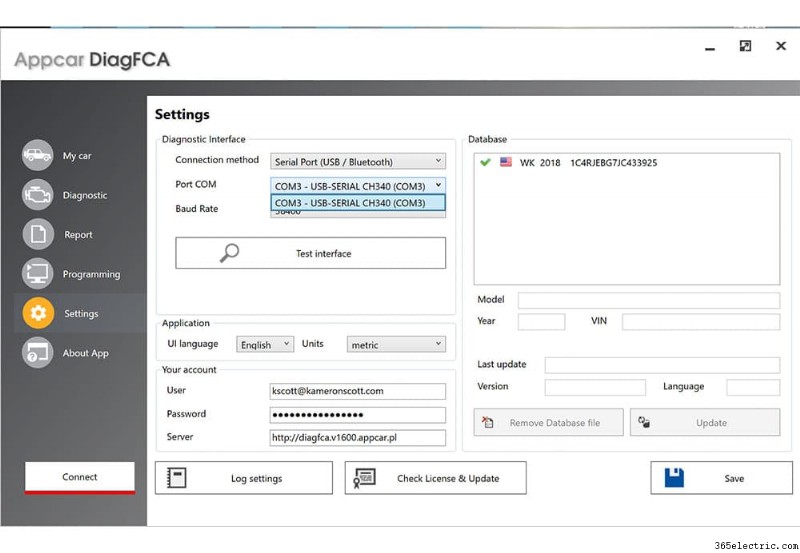

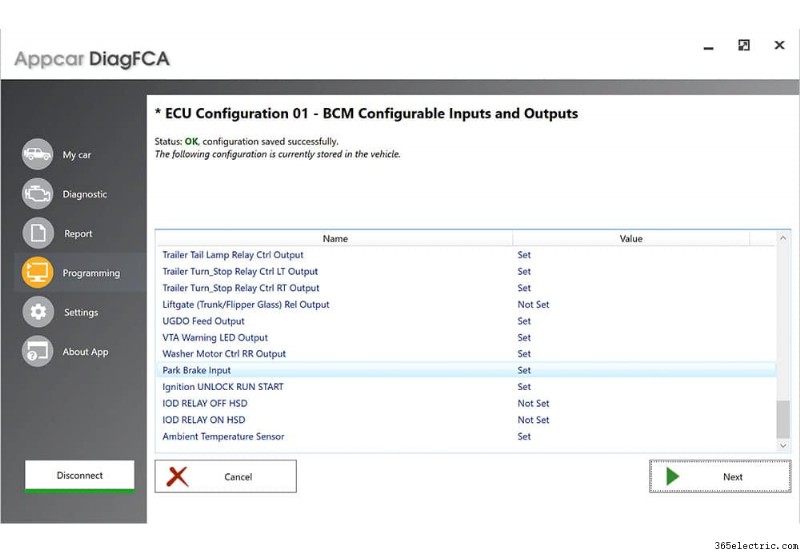

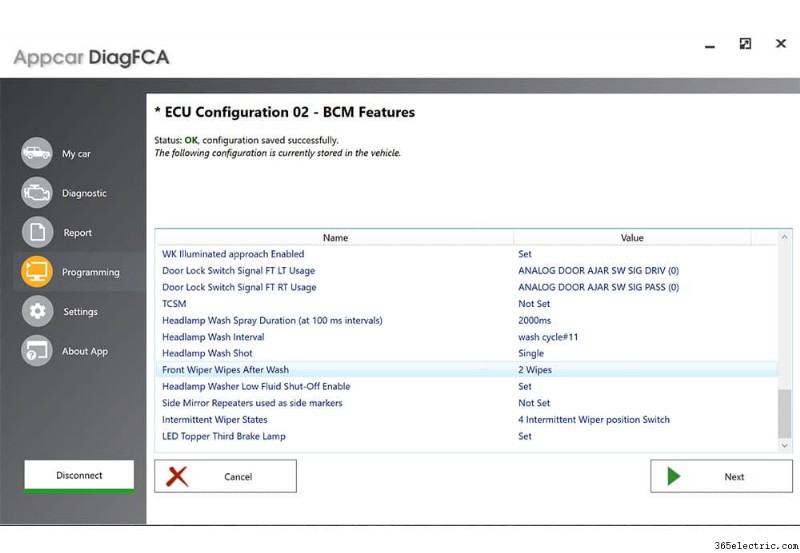

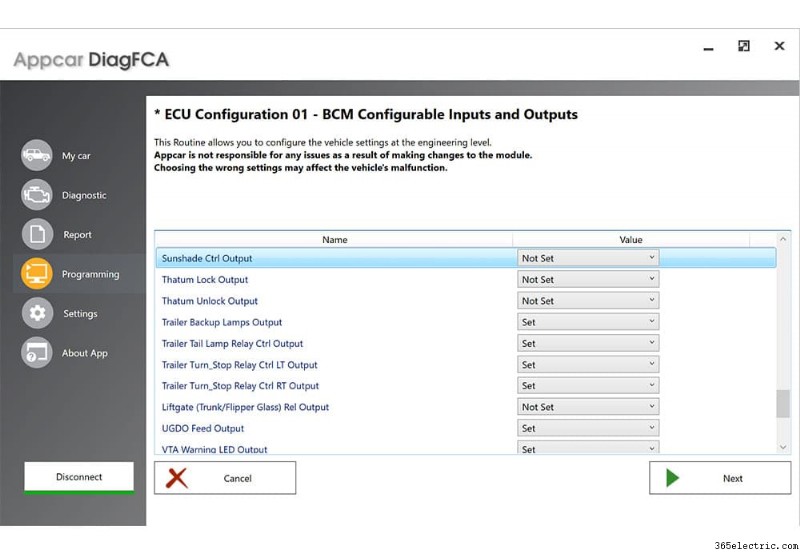

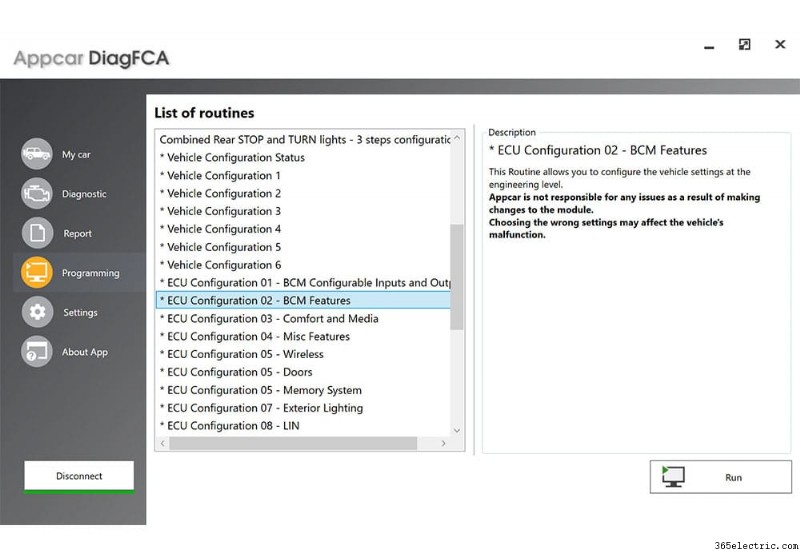

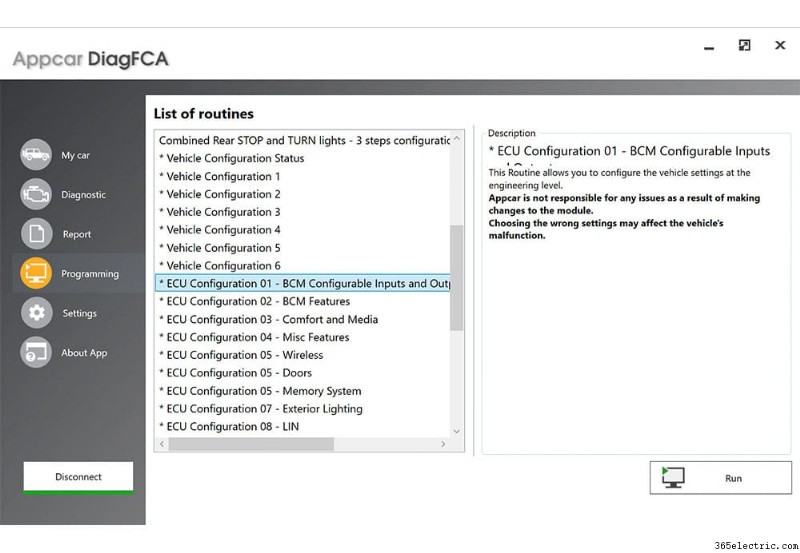

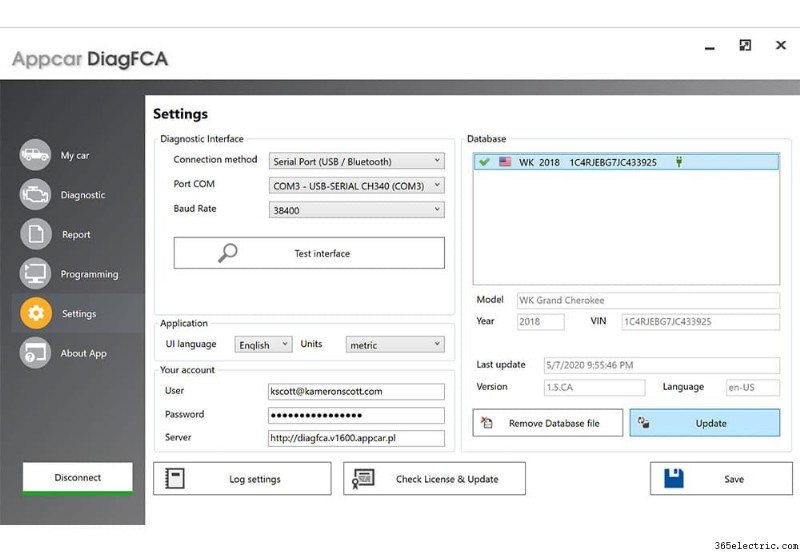

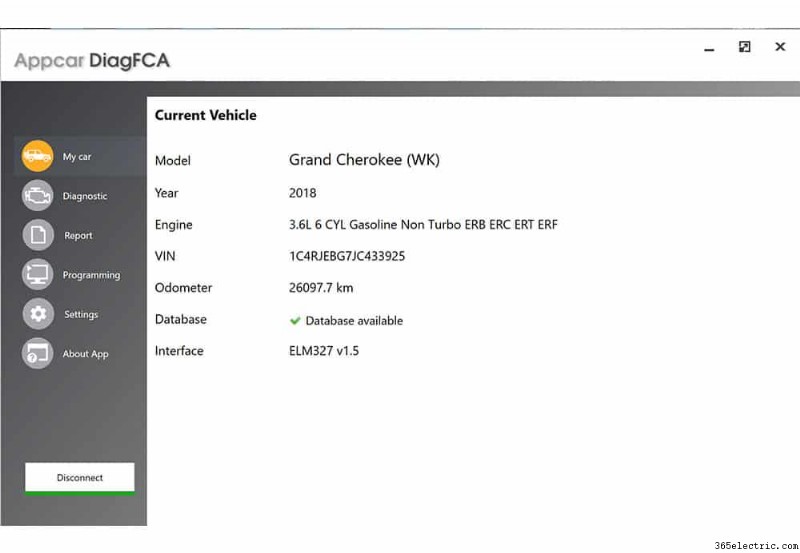

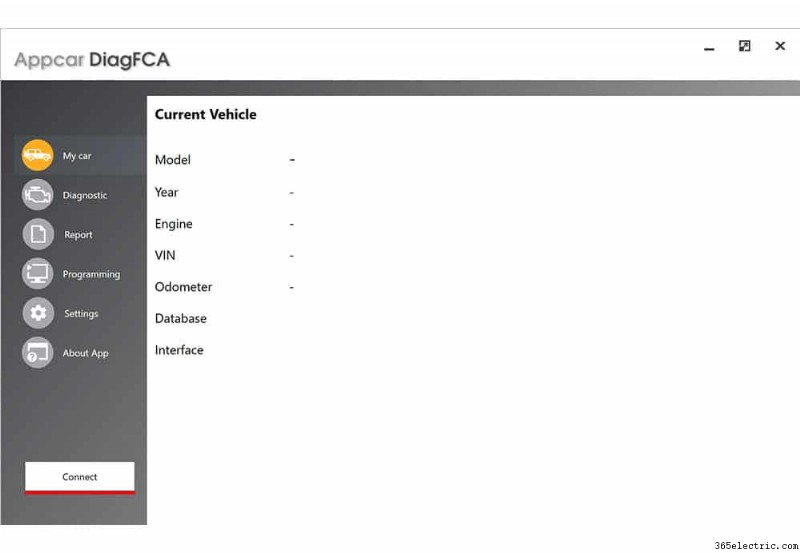

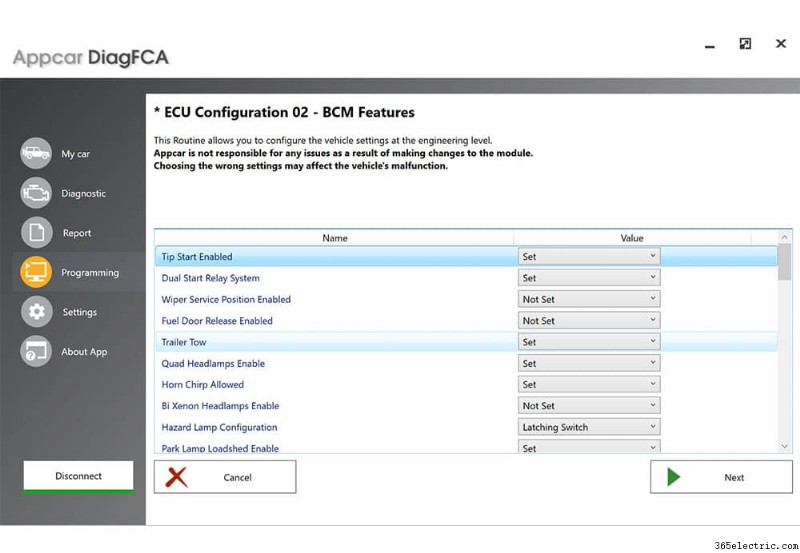

4. Abre Appcar DiagFCA y sigue los pasos que se muestran en la galería de capturas a continuación.

¡Listo! Desconecta la batería un par de minutos para resetear la centralita y comprueba el conector de 7 pines trasero con un polímetro (las señales están serigrafiadas en la tapa). Ojo: a veces los intermitentes izquierdo/derecho salen cruzados; si ocurre, basta desenganchar los pines en el conector del enganche e intercambiarlos.

Actualización 23/06 — Fotos de referencia de los conectores

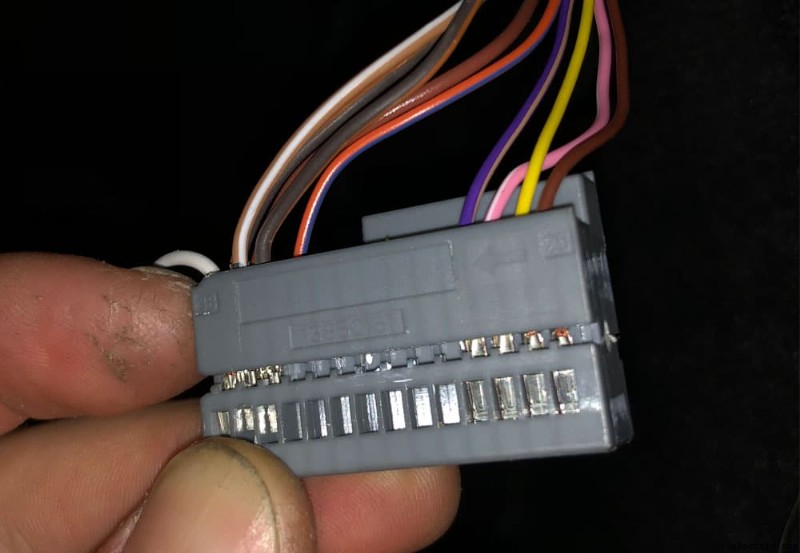

Por si acaso, subo todas las fotos originales de los arneses que hice durante la instalación, por si necesitas revertir o revisar algún pin.

¡Gracias por leer! Deja tus dudas o comentarios abajo.
