Fusibles: Protección esencial para tu sistema de audio

Los accidentes ocurren. Minimizar los daños colaterales es fundamental. Cuando instalas un amplificador en tu vehículo, la conversación sobre fusibles o protección de circuitos debe ocurrir antes de comenzar la instalación. Elegir el dispositivo adecuado para garantizar que tu sistema funcione como se espera y sea seguro en caso de fallo es vital. Hablemos de fusibles.

¿Qué es un fusible?

Un fusible es un dispositivo que desconecta un circuito cuando pasa demasiada corriente. Incorpora un pequeño fragmento de metal con una resistencia específica. Al circular corriente, el metal se calienta. Hasta cierta temperatura, el circuito sigue funcional. Si la corriente aumenta, el fusible se calienta más y finalmente se funde, protegiendo la fuente de alimentación y la carga.

¿Mi cable necesita un fusible?

Dos ubicaciones comunes en nuestros sistemas de audio requieren protección: cualquier conexión de alimentación a la batería y cualquier dispositivo electrónico conectado al sistema eléctrico del vehículo.

El fusible en la batería protege al vehículo en caso de cortocircuito. Si se instala incorrectamente, el cable de alimentación puede rozar contra un objeto afilado y desgastar su cubierta. Cuando el conductor toca el chasis, se produce un cortocircuito. Sin protección, los únicos factores limitantes son la resistencia interna de la batería, la del cable y la de la conexión a chasis. En la mayoría de los casos, fluirían cientos de amperios si no hay fusible en la batería.

Imagina un coche con un sistema de audio grande: batería AGM mejorada bajo el capó y amplificadores potentes en el maletero. Si ocurre un accidente y el chasis hace cortocircuito con el cable de alimentación, sin fusible tanto el cable como la batería se calentarían extremadamente rápido y podrían provocar un incendio.

Fusibles en nuestros dispositivos

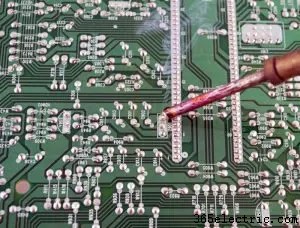

Recientemente experimentamos un caso donde una radio fundía el fusible de 15 amperios de su arnés de alimentación al conectarla. Incluso con todos los altavoces desconectados, seguía fundiendo fusibles. Resultó que había un terminal mal soldado en el amplificador interno de la radio. Esta conexión defectuosa hacía cortocircuito la alimentación con el chasis de la radio y, por tanto, a tierra. El fusible de 15 amperios en el arnés evitó que las pistas de cobre del circuito impreso se destruyeran. Nuestro técnico pudo reparar la soldadura y la radio volvió a funcionar.

Tipos de fusibles en audio para coche

Cada año se introducen más fusibles nuevos en automóviles mientras los fabricantes buscan reducir peso y tamaño. En el mercado de accesorios, usamos tres estilos comunes.

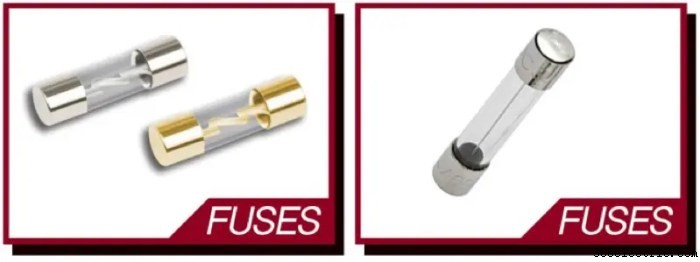

Fusibles AGC y AGU

Los fusibles AGC y AGU se construyen con cuatro componentes: un enlace fusible, un par de tapas terminales y un tubo de vidrio. El fabricante suelda el enlace a una tapa, desliza el tubo y suelda la otra tapa. Muchos arneses de radio y dispositivos de baja potencia usan fusibles AGC. Durante años, los fusibles AGU de mayor diámetro fueron populares en kits de instalación de amplificadores.

El problema es que la calidad y fiabilidad de las soldaduras internas pueden afectar su rendimiento. Hemos visto fusibles nuevos fuera de paquete que no funcionaban porque la soldadura en una tapa estaba incompleta.

Otra consideración es cómo los conectamos al cable de alimentación. Normalmente, un terminal presiona contra la tapa terminal usando un contacto metálico elástico. Al calentarse, esta conexión puede aflojarse. Para aplicaciones de baja corriente, los fusibles AGC son aceptables. Para aplicaciones de corriente moderada a alta, existen mejores alternativas.

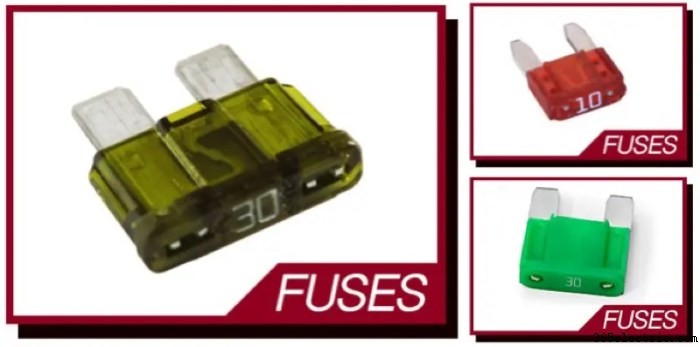

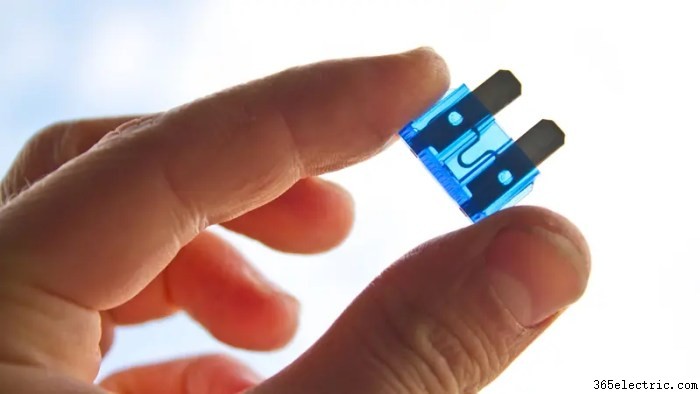

Fusibles ATC, ATM y Maxi

Este estilo consta de dos componentes: una carcasa plástica y una pieza metálica estampada que incluye las pestañas de conexión y el enlace limitador de corriente. Son compactos y fáciles de instalar. Eliminan el problema de conexión de los fusibles de vidrio, pero aún sufren problemas al conectarlos al cable de alimentación. En casi todas las aplicaciones, pestañas metálicas elásticas presionan las pestañas del fusible contra los terminales del cable. Estas pueden fallar con el tiempo.

Un punto común de fallo son los portafusibles tipo lazo bajo el capó incluidos en kits de iluminación. Estos portadores moldeados incluyen dos terminales hembra conectados al cable de entrada y salida. Con el tiempo y ciclos de calor, estos terminales se aflojan, y la resistencia resultante hace fallar el portador. Cabe destacar que la corriente necesaria para calentar la conexión hasta el punto de fallo suele ser menor que la requerida para fundir el fusible.

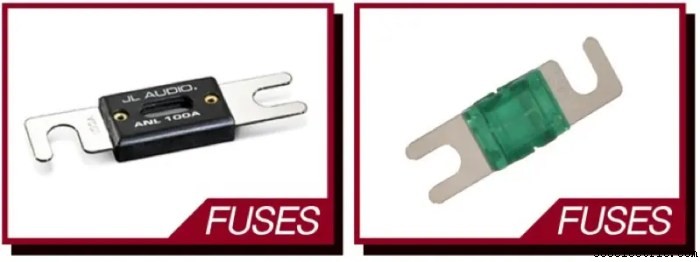

Fusibles ANL y Mini-ANL

En la industria de electrónica móvil, los fusibles ANL y Mini-ANL son la opción preferida para proteger dispositivos de sobrecorriente. Se construyen igual que los ATC, ATM o Maxi, con una sola placa metálica estampada que proporciona terminales de conexión y enlace fusible. Una carcasa plástica se encaja o remacha al dispositivo para encerrar el enlace.

La diferencia está en cómo se conectan al cableado. Un par de bloques grandes se conectan al cable, generalmente usando tornillos de presión. El fusible se fija a estos bloques con un tornillo de gran diámetro. Tu instalador puede (y debe) apretar el tornillo para asegurar una conexión eléctrica sólida y segura.

Protege tu vehículo y equipo

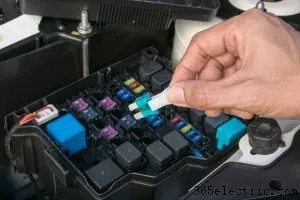

Siempre que tu instalador añada un dispositivo eléctrico a tu vehículo, debe llevar fusible. Incluso un cable de pequeño diámetro para un puerto USB auxiliar, un detector de radar o iluminación LED puede causar daños impresionantes al sobrecalentarse. No solo fundirá su cubierta, sino la del cableado circundante. La protección de circuitos adecuada es un seguro barato contra tener que llamar a la compañía de seguros. Tu especialista local en electrónica móvil estará encantado de explicar cómo y dónde fusilan el equipo que instalan.
